بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی، نقش حیاتی در دوام، ایمنی و کارایی پروژه های عمرانی دارد. کیفیت بتن به طور مستقیم بر عملکرد نهایی سازه تاثیر گذاشته و هر گونه ضعف در آن می تواند منجر به خسارات مالی و جانی سنگین شود. به همین خاطر انجام آزمایش های مختلف روی بتن، یکی از مراحل ضروری هر پروژه عمرانی به حساب می آید. هدف از انجام آزمایش های بتن شامل کنترل کیفیت، اطمینان از انطباق مصالح با استانداردهای مورد نظر و پیشگیری از وقوع مشکلات احتمالی در طول عمر سازه می شود. مهندسان با کمک این آزمایش ها می توانند ویژگی هایی مثل مقاومت، دوام، کارایی و میزان نفوذ پذیری بتن را ارزیابی کنند و در صورت نیاز، تغییرات لازم را در طراحی یا اجرای پروژه اعمال کنند. بنابراین انواع آزمایش بتن یک ابزار کلیدی برای تضمین ایمنی، طول عمر و بهینه سازی هزینه های پروژه های عمرانی به شمار می رود.
انجام آزمایش روی بتن تازه، نقش مهمی در تضمین نهایی خواص نهایی آن ایفا می کند. ویژگی هایی مثل روان بودن بتن ( که می تواند تحت تاثیر استفاده از روان کننده بتن باشد)، میزان هوا، دما و یکنواختی مخلوط، به طور مستقیم بر اجرای صحیح و عملکرد نهایی بتن تاثیر خواهد گذاشت. علاوه بر این آزمایش بتن به مهندسان کمک می کند تا مشکلات احتمالی را در همان مراحل اولیه شناسایی و اصلاح کنند. در ادامه اطلاعات کاملی درباره انواع آزمایش بتن تازه را در اختیار شما قرار می دهیم.

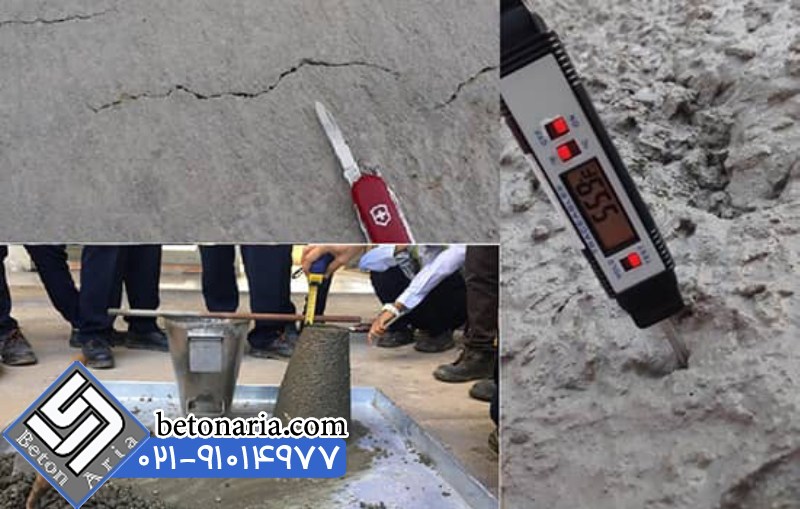

- آزمایش اسلامپ بتن (Slump Test): آزمایش اسلامپ یکی از متداول ترین روش ها برای ارزیابی روانی یا کارایی بتن تازه به شمار می رود. در این آزمایش از یک قالب مخروط ناقص استاندارد استفاده می شود که ابتدا روی یک سطح صاف و غیر جاذب قرار گرفته و با سه لایه بتن پر می شود؛ به طوری که هر لایه به صورت جداگانه متراکم گردد. بعد از پر کردن قالب و صاف کردن سطح بتن، قالب به آرامی به سمت بالا برداشته شده و بتن به دلیل وزن خود افت خواهد کرد. میزان کاهش ارتفاع بتن نسبت به ارتفاع اولیه قالب به عنوان مقدار اسلامپ ثبت می شود. مقدار اسلامپ اطلاعات مهمی درباره میزان روان بودن بتن، سهولت در اجرای پروژه و میزان آب موجود در مخلوط بتن ارائه خواهد داد. مقدار اسلامپ کم نشان دهنده بتن خشک و سخت و مقدار زیاد آن نشان دهنده روان بودن بتن است. این آزمایش ساده، بسیار سریع و کاربردی است به خصوص در کارگاه های ساختمانی برای کنترل کیفیت بتن مورد استفاده قرار می گیرد.
- آزمایش جریان بتن (Flow Test): آزمایش جریان بتن یکی از روش های ارزیابی روانی و قابلیت جریان بتن تازه محسوب می شود. در این آزمایش ابتدا قالب مخروط ناقط روی یک سطح فلزی صاف و تمیز قرار داده شده و با بتن تازه پر می شود. بعد از پر شدن قالب و تراکم مناسب، قالب به آرامی و بدون تکان خوردن برداشته می شود تا بتن آزادانه روی صفحه پخش شود. سپس قطر گسترش بتن در دو جهت عمود بر هم اندازه گیری شده و میانگین آن به عنوان میزان جریان بتن ثبت می شود. این آزمایش نشان دهنده توانایی بتن در پر کردن قالب ها و فضاهای خالی بدون نیاز به اعمال لرزش است و نقش مهمی در ارزیابی بتن هایی که در شرایط خاص، مانند مقاطع متراکم یا سازه های دارای آرماتوربندی سنگین، مورد استفاده قرار می گیرند، ایفا میکند. نتایج آزمایش جریان بتن به مهندسان کمک می کند تا میزان کارایی بتن را با الزامات پروژه تطبیق دهند و در صورت نیاز تغییراتی در نسبت های طرح اختلاط به وجود آورند.

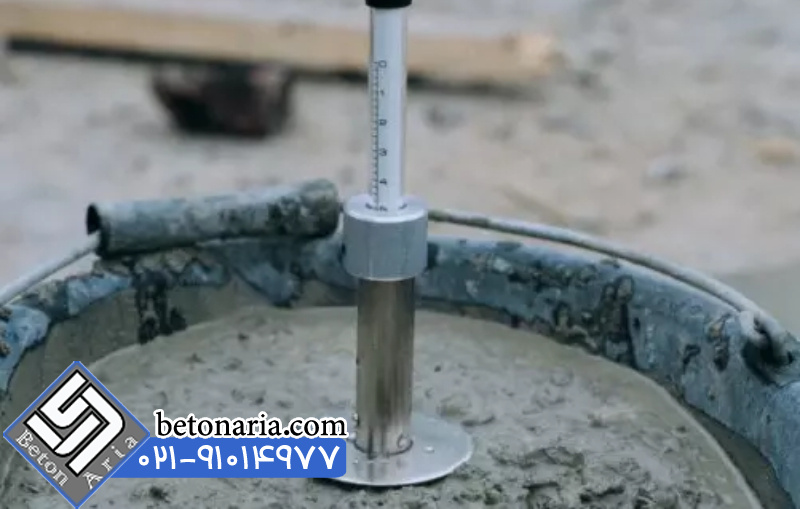

- آزمایش تعیین هوای موجود در بتن (Air Content Test): آزمایش تعیین هوای موجود در بتن به منظور اندازه گیری میزان هوای محبوس یا وارد شده در بتن تازه انجام می شود. حضور هوای کنترل شده در بتن، به خصوص در مناطقی که سیکل های یخ زدگی و ذوب دارند، نقش بسیار مهمی در افزایش دوام و مقاومت بتن خواهد گذاشت. برای انجام این آزمایش از روش های مختلفی مثل روش فشاری، روش حجمی و یا استفاده از دستگاه های خاص مثل فشارسنج هوا استفاده می شود. در روش فشاری، بتن تازه در محفظه ای قرار داده شده و تحت فشار مشخص، تغییر حجم هوا اندازه گیری می شود. میزان هوای مناسب در بتن به طور معمول بین 4 تا 8 درصد است که بسته به شرایط محیطی و نوع کاربرد بتن ممکن است متفاوت باشد. تعیین دقیق مقدار هوا در بتن کمک می کند تا از بروز مشکلاتی مثل کاهش مقاومت یا ترک های ناشی از یخ زدگی جلوگیری شده و کیفیت نهایی بتن تضمین شود.
- آزمایش دمای بتن: اندازه گیری دمای بتن یکی از آزمایش های ساده اما بسیار حیاتی در کنترل کیفیت بتن است. دمای بتن تاثیر مستقیمی بر روند گیرش، مقاومت نهایی و دوام آن خواهد گذاشت. به طور معمول برای انجام این آزمایش از دماسنج های استاندارد یا حسگرهای دیجیتال مخصوص بتن استفاده می شود. دماسنج درون بتن تازه قرار داده شده و بعد از پایدار شدن عدد، دما ثابت خواهد شد. دمای بالا می تواند منجر به تسریع واکنش های هیدراتاسیون و کاهش مقاومت نهایی شود، در حالی که دمای پایین سرعت گیرش بتن را کاهش داده و خطر یخ زدگی را افزایش می دهد. طبق استانداردهای موجود در این زمینه، دمای مناسب بتن تازه هنگام بتن ریزی باید بین 10 تا 32 درجه سانتی گراد باشد. کنترل دمای صحیح به خصوص در شرایط آب و هوایی سخت، اهمیت به خصوصی در تضمین کیفیت و عملکرد مطلوب بتن در طولانی مدت خواهد داشت.
بعد از گیرش و سخت شدن بتن، برای ارزیابی عملکرد واقعی آن در شرایط بهره برداری، انجام آزمایش های تخصصی ضروری خواهد بود. این آزمایش ها به بررسی مقاومت مکانیکی، دوام و میزان نفوذ پذیری بتن کمک خواهند کرد و نقش کلیدی در تعیین کیفیت نهایی سازه خواهند گذاشت. بنابراین در این بخش از مقاله، قصد داریم انواع آزمایش بتن سخت شده را به شما معرفی کنیم.

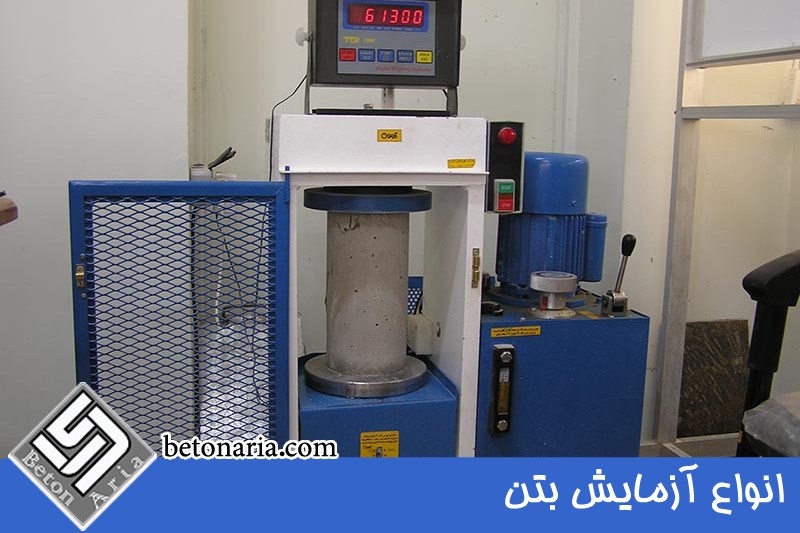

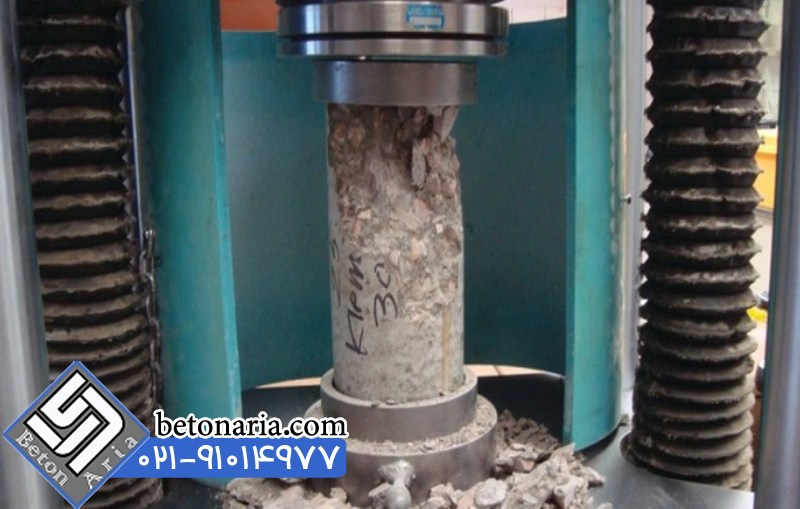

- آزمایش مقاومت فشاری بتن (Compressive Strength Test): آزمایش مقاومت فشاری بتن یکی از اصلی ترین روش های ارزیابی کیفیت بتن سخت شده است. در این آزمایش نمونه های استاندارد بتن که معمولا شکل مکعب یا استوانه دارند، بعد از طی دوره عمل آوری مشخص، تحت بار فشاری قرار می گیرند تا میزان نیرویی که بتن قبل از خورد شدن می تواند تحمل کند، اندازه گیری شود. برای انجام این آزمایش، نمونه ها در دستگاه پرس مخصوص قرار داده می شوند و با افزایش تدریجی بارگذاری تا زمان شکست؛ مقاومت فشاری ثبت خواهد شد. نتایج این آزمایش معیار مهمی برای پذیرش یا رد بتن در پروژه های عمرانی بوده و به طور مستقیم با طراحی سازه ای ارتباط دارد. البته مقاومت فشاری به عوامل مختلفی بستگی دارد که شامل نسبت آب به سیمان، کیفیت مصالح، نحوه اختلاط، عمل آوری و شرایط محیطی می شود. کنترل صحیح این عوامل می تواند ایمنی و دوام سازه را تضمین کند.
- آزمایش مقاومت کششی بتن (Tensile Strength Test): آزمایش مقاومت کششی بتن به منظور اندازه گیری توانایی بتن در تحمل نیروهای کششی انجام می شود؛ چرا که بتن در برابر کشش بسیار ضعیف تر از فشار است. برای تعیین مقاومت کششی بتن، به طور معمول دو روش اصلی وجود دارد:
آزمایش کشش مستقیم
آزمایش کشش غیر مستقیم (آزمایش برزیلی یا شکست قطری)
در روش آزمایش کشش غیر مستقیم، یک نمونه استوانه ای بتن تحت بار فشاری در امتداد خود قرار می گیرد که باعث ایجاد تنش های کششی در نمونه و گسیختگی آن می شود. این روش به خاطر سادگی اجرا و دقت مناسب، کاربرد بیشتری دارد. آزمایش مقاومت کششی بتن به مهندسان کمک می کند تا رفتار بتن در برابر ترک خوردگی و شکاف های ناشی از تنش های کششی را بهتر تحلیل کنند و طراحی های مقاوم تر و ایمن تری بسازند.
- آزمایش مقاومت خمشی بتن (Flexural Strength Test): آزمایش مقاومت خمشی بتن با هدف تعیین توانایی بتن در تحمل تنش های خمشی، بدون شکستن، انجام می شود. این آزمایش معمولا روی تیرهای بتنی استاندارد انجام می شود که تحت بارگذاری سه نقطه ای یا چهار نقطه ای قرار می گیرند تا رفتار آن ها در برابر خمش ارزیابی شود. در این فرآیند، نمونه بتن بر روی دو تکیه گاه قرار گرفته و نیروی متمرکزی در وسط یا در دو نقطه مشخص به آن اعمال می شود تا در نهایت نمونه بشکند. مقاومت خمشی به خصوص در سازه هایی مثل روسازی های بتنی، دال های کف، پل ها و سایر المان هایی که در معرض بارهای خمشی هستند، اهمیت بالایی دارد. این آزمایش اطلاعات بسیار مفیدی درباره کیفیت بتن و تحمل آن در برابر بارهای واقعی سازه را ارائه داده و می تواند به عنوان یک مکمل خوب برای نتایج آزمایش مقاومت فشاری محسوب شود.

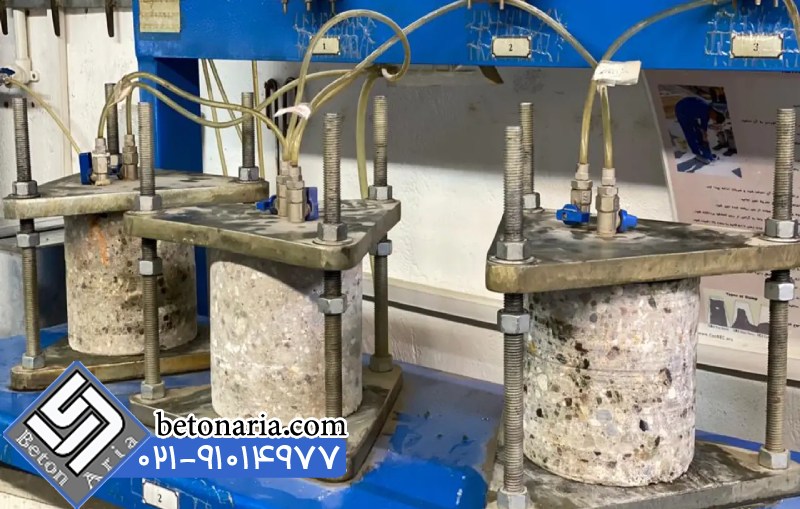

- آزمایش جذب آب و نفوذپذیری بتن: آزمایش جذب آب و نفوذپذیری بتن برای ارزیابی میزان تمایل بتن به جذب آب و عبور مایعات از درون ساختار آن انجام می شود. این مشخصات نقش بسیار مهمی در تعیین دوام بتن دارند؛ چرا که بتن هایی که نفوذ پذیری بالایی داشته باشند، بیشتر در معرض آسیب های ناشی از یخ زدگی، ذوب، حمله شیمیایی و خوردگی آرماتور قرار می گیرند. در آزمایش جذب آب، نمونه های سخت شده بتن در شرایط کنترل شده وزن می شوند، سپس در آب غوطه ور شده و بعد از مدت زمان مشخص مجدد وزن گیری می شوند تا میزان جذب آب تعیین شود. برای آزمایش نفوذ پذیری نیز بتن تحت فشار آب قرار می گیرد و میزان نفوذ آب درون نمونه اندازه گیری می شود. بتن با جذب آب و نفوذپذیری کم، دوام بالاتر و طول عمر بیشتری خواهد داشت. این نوع بتن برای استفاده در محیط های سخت یا سازه های حساس، به عنوان یک گزینه ایده آل شناخته می شوند.
آزمایش های غیر مخرب بتن (Nondestructive Testing - NDT) مجموعه ای از روش ها هستند که بدون آسیب زدن به سازه، اطلاعات دقیقی از کیفیت، مقاومت، یکنواختی و سلامت بتن ارائه می دهند. این آزمایش ها به خصوص برای ارزیابی وضعیت سازه های موجود، کنترل کیفیت پروژه های در حال اجرا و بررسی نیاز به تقویت یا ترمیم بتن کاربرد بسیاری دارند. مزیت اصلی آزمایش های غیر مخرب بتن این است که می توانند بدون تخریب نمونه یا سازه، نتایج مفیدی فراهم کنند و در بسیاری از پروژه های عمرانی، صنعتی و زیرساختی ضروری هستند. در این بخش قصد داریم انواع آزمایش غیر مخرب بتن را به شما معرفی کنیم.
- آزمایش چکش اشمیت (Rebound Hammer Test): آزمایش چکش اشمیت یکی از رایج ترین روش های غیر مخرب برای تخمین مقاومت فشاری نسبی بتن در محل به شمار می رود. این آزمایش با استفاده از دستگاهی به نام چکش اشمیت انجام می شود که دارای یک فنر با نیروی معین است. هنگامی که چکش روی بتن ضربه می زند، میزان برگشت یا بازگشت پیستون ثبت می شود که این مقدار با سختی سطح بتن و در نتیجه مقاومت آن مرتبط است. عدد برگشتی به دست آمده از چکش، با استفاده از نمودارهای استاندارد کالیبره شده به مقدار تقریبی مقاومت فشاری بتن تبدیل می شود. آزمایش چکش اشمیت بسیار سریع، ساده و قابل حمل بوده و بیشتر برای ارزیابی کیفیت نسبی بتن در سطوح گسترده و تشخیص نقاط ضعیف در سازه ها کاربرد دارد. البته باید توجه داشته باشید که این آزمایش تنها شاخصی از سختی سطح بتن ارائه می دهد و برای تفسیر نتایج آن باید شرایط سطح، سن بتن و نوع سنگدانه ها را نیز در نظر داشته باشید.

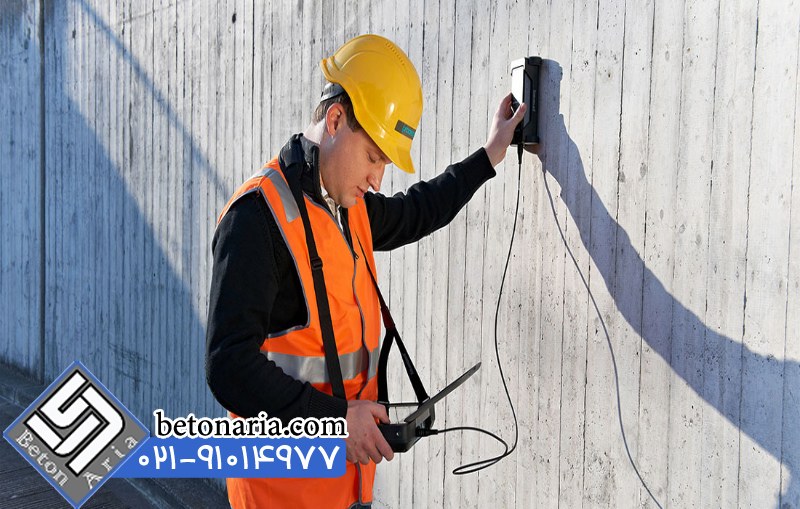

- آزمایش التراسونیک بتن (Ultrasonic Pulse Velocity Test): آزمایش التراسونیک بتن یکی از روش های غیر مخرب برای ارزیابی کیفیت داخلی بتن است که بر اساس اندازه گیری سرعت عبور امواج صوتی از درون بتن محاسبه می شود. در این آزمایش، امواج فراصوتی توسط یک فرستنده به داخل بتن ارسال شده و بعد از عبور از ماده، توسط گیرنده دریافت می شود. مدت زمان عبور موج ثبت شده و سرعت موج، نشان دهنده تراکم، یکنواختی و وجود نقص هایی مثل ترک، حفره یا مشکلات لایه بندی داخلی بتن خواهد بود. سرعت بالاتر امواج معمولا نشان دهنده بتن متراکم تر و سالم تر است؛ در حالی که کاهش سرعت می تواند بیانگر وجود نواقص یا ضعف های ساختاری باشد. این روش به خاطر غیر مخرب بودن، سرعت بالا و قابلیت ارزیابی پیوسته، در بازرسی های دوره ای سازه های بتنی، به ویژه پل ها، تونل ها و ساختمان های حساس بسیار مورد استفاده قرار می گیرد.
- آزمون مغزه گیری (Core Test): آزمون مغزه یکی دیگر از روش های غیر مخرب آزمایش بتن است که مستقیما مقاومت و کیفیت بتن سخت شده را ارزیابی می کند. در این روش با کمک دستگاه حفاری ویژه، نمونه ای استوانه ای شکل از بتن برداشته می شود. این نمونه ها تحت آزمایش های مختلفی مثل مقاومت فشاری، جذب آب یا بررسی ظاهری قرار می گیرند. مغزه گیری به مهندسان این امکان را می دهد که اطلاعات دقیقی درباره ویژگی های واقعی بتن در محل به دست بیاورند؛ این اطلاعات برای تحلیل سازه های قدیمی یا تعیین نیاز بتن به تقویت بسیار ارزشمند هستند. البته باید توجه داشته باشید که مغزه گیری، هر چقدر هم که محدود باشد، باعث ایجاد آسیب در سازه خواهد شد. بنابراین لازم است که با دقت برنامه ریزی کنید و محل نمونه گیری بتن را به درستی انتخاب کنید تا این آزمایش کمترین تاثیر منفی را بر عملکرد کلی سازه داشته باشد.
- آزمون تعیین عمق کربناته شدن: آزمایش تعیین عمق کربناته شدن از دیگر روش های غیر مخرب یا نیمه مخرب برای ارزیابی میزان پیشرفت فرآیند کربناته شدن در بتن است. کربناته شدن یک واکنش شیمیایی بین دی اکسید کربن موجود در هوا و هیدروکسید کلسیم موجود در بتن است که باعث کاهش خاصیت قلیایی بتن و در نتیجه افزایش خطر خوردگی آرماتورهای فولادی می شود. برای انجام این آزمایش، لازم است سطح تازه ای از بتن آماده گردد سپس محلول معرف فنول فتالئین روی آن پاشیده شود. در این شرایط بخش هایی از بتن که قلیایی باقی مانده اند به رنگ صورتی در می آیند، در صورتی که نواحتی کربناته شده بدون تغییر رنگ باقی می مانند. با اندازه گیری ضخامت منطقه بی رنگ، عمق نفوذ کربناته مشخص می شود. این اطلاعات در ارزیابی میزان مقاومت و دوام سازه و برنامه ریزی برای تعمیرات و مقاوم سازی آن از اهمیت ویژه ای برخوردار است.
دوام بتن یکی از مهم ترین معیارهای کیفیت آن در پروژه های عمرانی به شمار می رود؛ این موضوع به خصوص زمانی که سازه در معرض شرایط محیطی سخت یا مواد شیمیایی مهاجم قرار داشته باشد، اهمیت بیشتری پیدا می کند. آزمایش های دوام بتن با هدف ارزیابی مقاومت بتن در برابر عوامل مخرب مثل یخ زدگی، حمله شیمیایی و نفوذ یون های مهاجم انجام می شود. نتایج این آزمایش ها به مهندسان کمک می کند تا عمر مفید سازه را پیش بینی کرده و طراحی بهینه تری ارائه دهند. در ادامه اطلاعات کاملی درباره انواع آزمایش دوام بتن در اختیار شما قرار می دهیم.
- آزمایش مقاومت در برابر یخ زدگی و ذوب: آزمایش مقاومت در برابر یخ زدگی و ذوب یکی از مهم ترین روش های ارزیابی دوام بتن در مناطق سردسیر محسوب می شود. در این آزمایش نمونه های بتنی به طور مکرر در معرض چرخه متوالی انجماد و ذوب قرار می گیرند تا میزان آسیب پذیری آن ها بررسی شود. آب موجود در منافذ بتن هنگام انجماد افزایش حجم پیدا کرده و فشارهای داخلی آن می تواند باعث ترک، پوسته شدن سطح یا گسیختگی کامل نمونه بتن شود. مقاومت بتن در برابر چرخه یخ زدگی و ذوب متناوب به عوامل دیگری مثل میزان هوای محبوس، تراکم مناسب و نسبت آب به سیمان هم دارد. نتایج این آزمایش نشان می دهد که بتن تا چه حد می تواند در برابر تخریب ناشی از دما مقاومت کند. به همین خاطر برای پروژه های عمرانی که در مناطقی با آب و هوای سرد ساخته می شوند، اطلاعات بسیار حیاتی ارائه می دهد.
- آزمایش مقاومت در برابر سولفات ها: آزمایش مقاومت در برابر سولفات ها با هدف ارزیابی عملکرد بتن در برابر حملات شیمیایی ناشی از یون های سولفات انجام می شود. در این آزمایش نمونه بتن در محلول سولفات قرار گرفته و تغییرات حجم، کاهش مقاومت یا تخریب سطحی آن در طول زمان بررسی می شود. سولفات ها می توانند با ترکیبات موجود در بتن واکنش نشان داده و باعث انبساط، ترک خوردگی و کاهش دوام سازه شوند. مقاومت بتن در برابر این حملات به عوامل دیگری مثل نوع سیمان، نسبت آب به سیمان و تراکم مناسب نیز بستگی دارد. این آزمایش برای پروژه های در معرض خاک یا آب سولفاتی اهمیت ویژه ای دارد.
- آزمایش نفوذ یون کلر: آزمایش نفوذ یون کلر به منظور ارزیابی مقاومت بتن در برابر ورود یون های کلرید انجام می شود؛ چرا که این یون ها عامل اصلی خوردگی آرماتورهای فولادی در سازه های بتنی هستند. در این آزمایش، نمونه های بتن در معرض محلول کلرید قرار گرفته یا به روش های الکتریکی میزان نفوذ کلر در بتن بررسی می شود. میزان نفوذ کلر به منافذ بتن، به عوامل مختلفی مثل کیفیت مصالح و نسبت آب به سیمان بستگی دارد. نتایج این آزمایش برای طراحی سازه های دریایی، پل ها و هر پروژه ای که در معرض نمک های یخ زدا یا محیط های ترک خورده باشند، اهمیت حیاتی دارد.
انتخاب مناسب بین انواع آزمایش بتن، یکی از مراحل کلیدی در تضمین کیفیت و دوام سازه های بتنی محسوب شده و باید با دقت و توجه به چند عامل اصلی انجام شود. فاکتور اول، شرایط پروژه است؛ به این معنی که با توجه به نوع سازه، اهمیت عملکرد طولانی مدت، شرایط محیطی و نیازهای خاص بهره برداری، نوع آزمایش بتن متفاوت خواهد بود. به این مثال، در مناطق سردسیر آزمایش مقاومت در برابر یخ زدگی از اهمیت بیشتری برخوردار است.
فاکتور دوم، الزامات استاندارد است؛ در واقع پروژه های عمرانی باید با استانداردها و آیین نامه های ملی یا بین المللی مرتبط باشند. این استانداردها تعیین می کنند که چه آزمایش هایی در چه مراحلی از کار باید انجام شود و چه حدود پذیرشی برای این موضوع قابل قبول است. رعایت این الزامات باعث تضمین نهایی کیفیت پروژه شده و از بروز مشکلات حقوقی و فنی جلوگیری خواهد کرد.
علاوه بر این موارد، توجه به تجهیزات و امکانات موجود در پروژه بر انتخاب بین انواع آزمایش بتن تاثیر خواهد گذاشت. برخی آزمایش ها به دستگاه های خاص یا نیروی متخصص نیاز دارند و در صورت عدم دسترسی، ممکن است انتخاب روش جایگزین گزینه بهتری باشد. به این ترتیب، شناخت درست از امکانات موجود در پروژه به تصمیم گیری بهتر کمک خواهد کرد.
کلام آخر
آزمایش های بتن نقش حیاتی در کنترل کیفیت، تضمین دوام و اطمینان از عملکرد مناسب سازه های بتنی دارند. هر مرحله از این آزمایش، از بررسی بتن تازه گرفته تا ارزیابی بتن سخت شده و انجام آزمایش های غیر مخرب و دوام سنجی، اطلاعات ارزشمندی را در اختیار مهندسان قرار خواهد داد. انتخاب نوع آزمایش باید با توجه به شرایط پروژه، الزامات استانداردها و امکانات موجود صورت گیرد تا نتایج دقیق و قابل اعتمادی به دست آید. آزمایش هایی مثل اسلامپ، مقاومت فشاری، نفوذ یون کلر و تست یخ زدگی، هر کدام بخش مهمی از ارزیابی کیفیت بتن را انجام می دهند. استفاده صحیح از نتایج این آزمایش ها می تواند به افزایش طول عمر مفید سازه، کاهش هزینه های تعمیرات آینده و ارتقا ایمنی آن کمک کند. به این ترتیب توجه به جزئیات فنی در انتخاب و اجرای آزمایش ها، کلید موفقیت در پروژه های عمرانی محسوب می شود.
